01 / 建立这一组结构
进入结构总览，选择装配式。设置两根立杆、一层横梁；横梁跨度 1500 mm，立杆高度 -1200 mm，支架间距 2000 mm。立杆与初始横梁均选 C41，并核对支座、连接件、锚栓及现场条件。

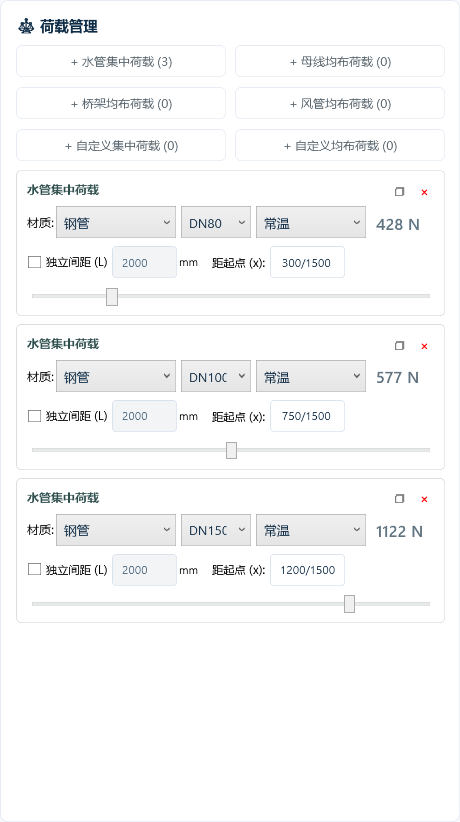

02 / 在横梁上添加三根水管
打开横梁的荷载编辑，点击“水管集中荷载”三次。选择钢管、常温；依次设置 DN80 / DN100 / DN150，距梁起点 300 / 750 / 1200 mm。沿用全局间距，界面显示 428 / 577 / 1122 N。点击“保存并更新验算”。
STRUCTURE CUBE / V3.0.4实机参考
03 / 找到不满足项，再改截面
查看结果摘要：初始 C41 横梁挠度 6.79 mm，超过 6.00 mm 限值。保持管道、位置、跨度和支架间距不变，智能选型候选设为 C41、C41D，采用经济优先，利用率目标 80%、挠度目标 5 mm。实际选中 C41D，并同步匹配连接配置；重新计算后挠度 1.21 mm，最大利用率 29.10%。
先发现问题
STRUCTURE CUBE / V3.0.4实机参考
横梁挠度 6.79 mm，超过本例 6.00 mm 限值。
再进行选型
STRUCTURE CUBE / V3.0.4实机参考
选型采用 C41D 横梁，挠度降至 1.21 mm。
管径、位置、跨度和支架间距保持一致；选型同时更新匹配的连接配置，并重新计入构件自重。本例最大利用率从 113.20% 变为 29.10%。
04 / 保存、重开，再准备输出
保存独立工程，重新打开并计算，确认当前输入与结果对应。需要交付时填写真实项目、编制与复核信息，按版本权益导出计算书并完成工程复核。
