先发现问题
STRUCTURE CUBE / V3.0.4实机参考
横梁挠度 6.79 mm，超过本例 6.00 mm 限值。
STRUCTURE CUBE / V3.0.4 / DEMONSTRATION
装配式支架：从建模到中英文交付。
先选库，再建模；从管道荷载到结果，最后输出计算书。
01 / PREPARE
先把项目与产品对上。
- 新建工程，选择装配式或传统焊接式体系。
- 从主材库选截面，核对材质、尺寸和参数。
- 从配件库核对连接件、底座和紧固件。
演示使用内置库；各版本均支持自定义主材与配件库。
主材库 · 先选型材
STRUCTURE CUBE / V3.0.4实机参考
配件库 · 再核对连接
STRUCTURE CUBE / V3.0.4实机参考
02 / MODEL & LOAD
把管道放上去，让输入有来处。
STRUCTURE CUBE / V3.0.4实机参考
自建演示 / 输入条件
- 横梁跨度
- 1500 mm
- 支架间距
- 2000 mm
- 管道条件
- 钢管 · 充水 · 常温
| 管径 | 距梁起点 | 设计荷载 |
|---|---|---|
| DN80 | 300 mm | 428 N |
| DN100 | 750 mm | 577 N |
| DN150 | 1200 mm | 1,122 N |
选择管道后自动换算设计荷载，构件自重一并计入。可以逐项对照输入检查。
查看实际管道输入界面
STRUCTURE CUBE / V3.0.4实机参考
03 / ANALYZE & SELECT
看到问题，也看到下一步。
再进行选型
STRUCTURE CUBE / V3.0.4实机参考
选型采用 C41D 横梁，挠度降至 1.21 mm。
管径、位置、跨度和支架间距保持一致；选型同时更新匹配的连接配置，并重新计入构件自重。本例最大利用率从 113.20% 变为 29.10%。

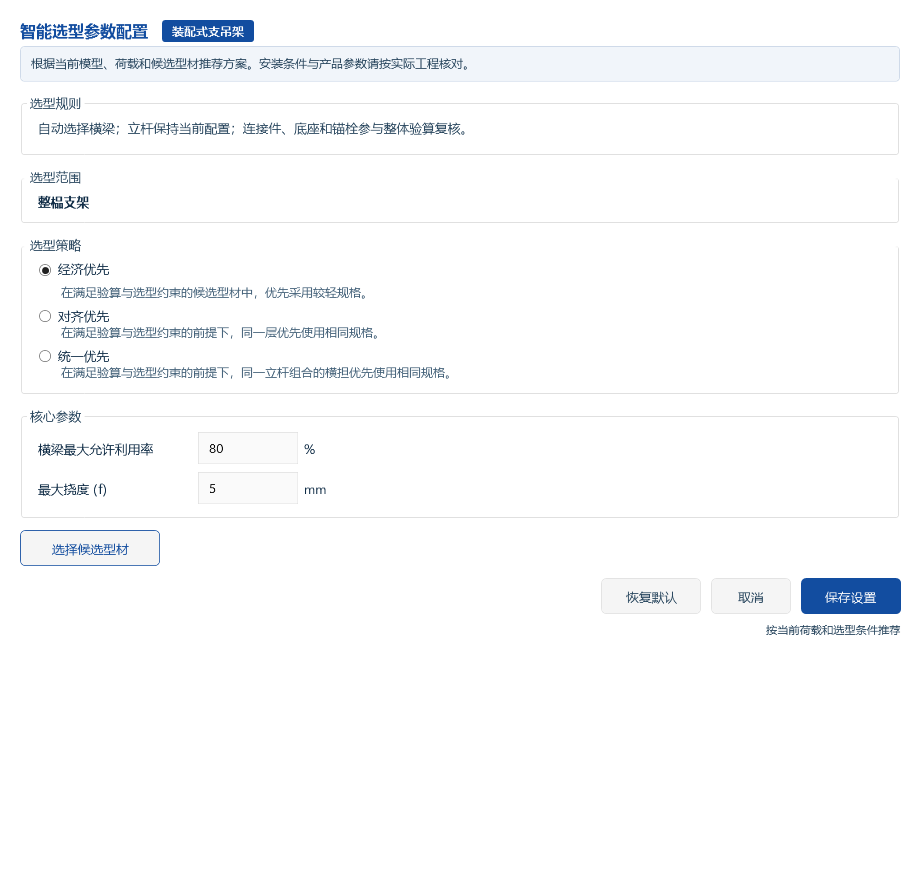

看智能选型：候选型材、控制条件与实际结果
STRUCTURE CUBE / V3.0.4实机参考
把比较交给软件，把条件握在手里。
本例候选为 C41、C41D，执行经济优先选型，实际选中 C41D。立杆保持原配置，选型后重新进行整体验算。
80% 与 5 mm 是本次选型目标，和结构验算采用的限值分别核对；选型成功仍需检查构件与连接结果。
04 / DELIVER
同一项目，中英文交付。
核对项目名称、支架编号与编审信息，再选择输出格式。下方两组拼图来自上面这个管道案例的实际计算书。
操作设置图为免费版，计算书节选来自独立企业构建。格式与水印按版本及工程来源执行；免费工程在企业版中仍保留输出限制。工程结论须结合完整报告复核。
查看免费版导出设置
STRUCTURE CUBE / V3.0.4实机参考
中文成果
企业原生工程 · 独立企业构建实际导出节选 · 点击逐页放大
英文成果
企业原生工程 · 独立企业构建实际导出节选 · 点击逐页放大
软件也有中英文界面，和网页语言独立切换。
STRUCTURE CUBE / V3.0.4实机参考
STRUCTURE CUBE / V3.0.4实机参考
项目名、编制单位等自填内容须准备相应译文，不能假定自动翻译。
已有 CAD 图纸或 Revit 模型？从插件进入。
从已有图纸与模型进入。
先识别，再核对采用数据，最后进入主程序计算。候选、待核对项或传送回执都不等于验算通过。
CAD · 在结构立方功能区使用“导入通用设置、管道拾取、传送”；命令行分别为 SCIMPORTSETTINGS、SCPIPEMAP、SCEXPORT。先用一组完整支架与关联管线核对流程，传入后检查尺寸、截面、规格和荷载归属。
Revit · 在“结构立方”选项卡先核对“通用设置”，再用“一触即算”。可先预选多个目标；没有预选时按提示点选一个对象，Esc 可取消。逐组检查族、角色、规格与待核对项，“全部确认”不能代替复核。
接收后在主程序核对当前单元、模型和实际采用值，再计算；“已接收”或“排队”等回执不代表模型已完成载入。异常时保留宿主版本、入口、报错原文与脱敏截图。
以上为 V3.0.4 当前操作资料，不代表已完成 CAD/Revit 宿主内端到端验收。主程序浅色/深色开关不改变插件或 Autodesk 宿主外观；兼容版本与适配范围须按实际环境及约定确认。
演示说明
当前主程序配图采集于 V3.0.4 免费版浅色模式，使用实际编译控件与自建演示数据隔离呈现。两套案例均重新载入并计算；装配式实际执行智能选型。免费版仅支持带水印 PDF，企业成果另按独立企业构建核实。不是客户案例或独立工程复核。
公开展示物理布置、管道输入、结果摘要及同一案例的封面、依据和结构页节选；不提供内部计算模型、源码、内力图、连接参数或全计算书。工程结论须依据完整输入与报告完成专业复核。
