先发现问题
STRUCTURE CUBE / V3.0.4实机参考

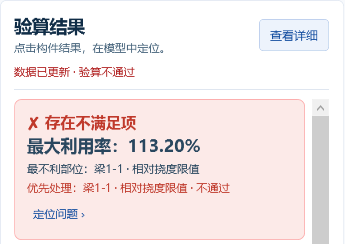

横梁挠度 6.79 mm，超过本例 6.00 mm 限值。
STRUCTURE CUBE / PRODUCT / V3.0.4
支吊架结构计算，从建模到交付。
结构立方是广州美歌纳工程咨询有限公司研发的 Windows 支吊架力学计算软件，面向建筑机电装配式与焊接式支架，提供建模、结构校核、材料统计与计算书输出。
01 / MODEL & LOAD
先把输入放清楚。
以三根水管的装配式支架为例，对照布置、跨度与荷载。
STRUCTURE CUBE / V3.0.4实机参考
自建演示 / 输入条件
- 横梁跨度
- 1500 mm
- 支架间距
- 2000 mm
- 管道条件
- 钢管 · 充水 · 常温

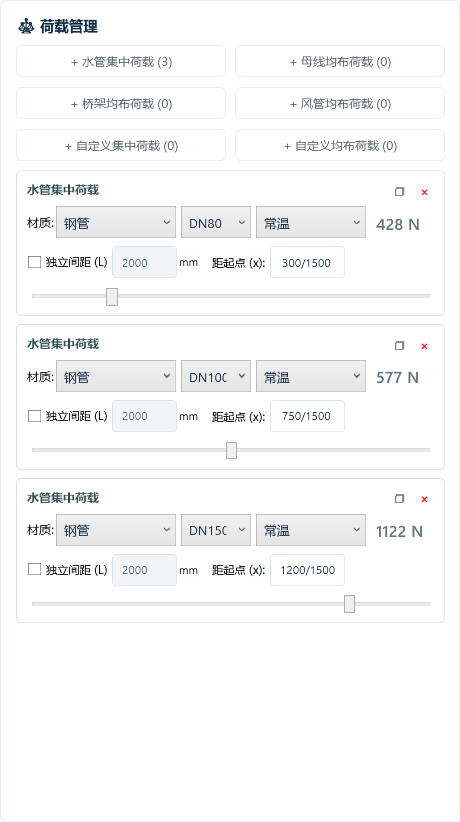

| 管径 | 距梁起点 | 设计荷载 |
|---|---|---|
| DN80 | 300 mm | 428 N |
| DN100 | 750 mm | 577 N |
| DN150 | 1200 mm | 1,122 N |
选择管道后自动换算设计荷载，构件自重一并计入。可以逐项对照输入检查。
查看实际管道输入界面
STRUCTURE CUBE / V3.0.4实机参考
02 / CHECK & SIZE
发现问题，再比较方案。
再进行选型
STRUCTURE CUBE / V3.0.4实机参考

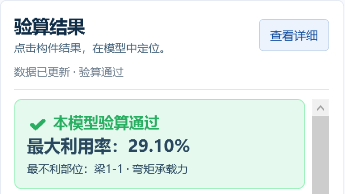

选型采用 C41D 横梁，挠度降至 1.21 mm。
管径、位置、跨度和支架间距保持一致；选型同时更新匹配的连接配置，并重新计入构件自重。本例最大利用率从 113.20% 变为 29.10%。
03 / REPORT DELIVERY
支吊架计算书，与输入和结果对应。

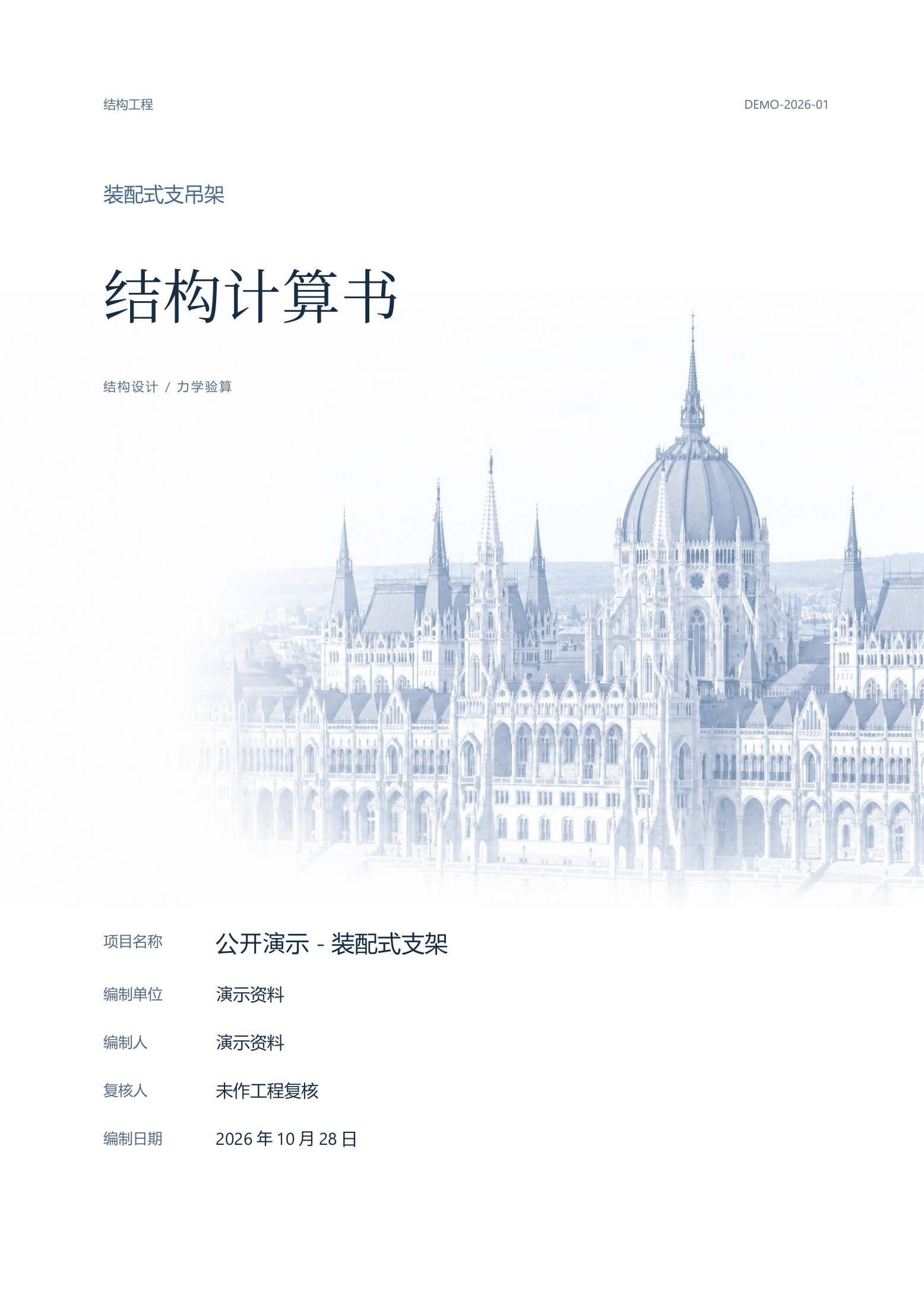

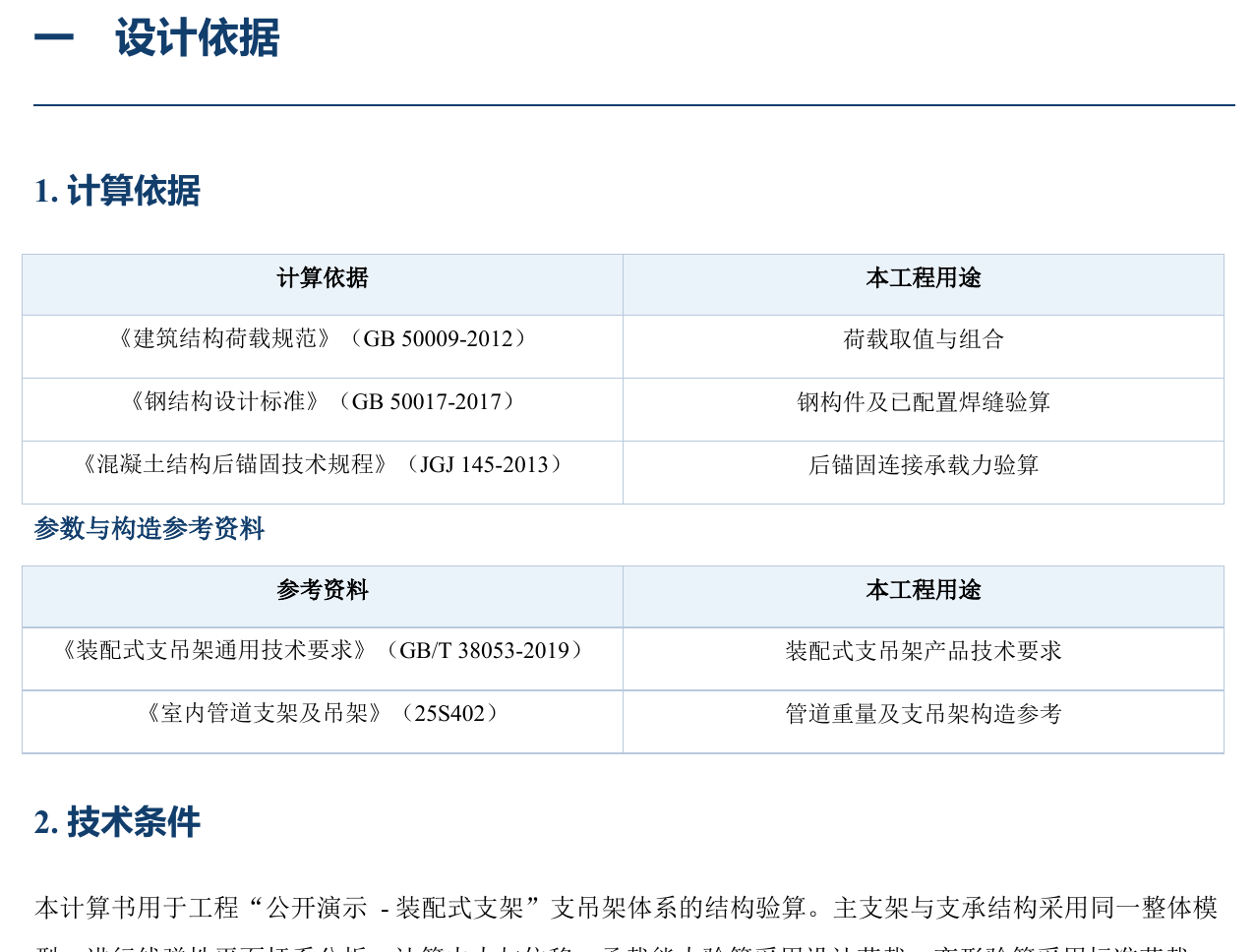

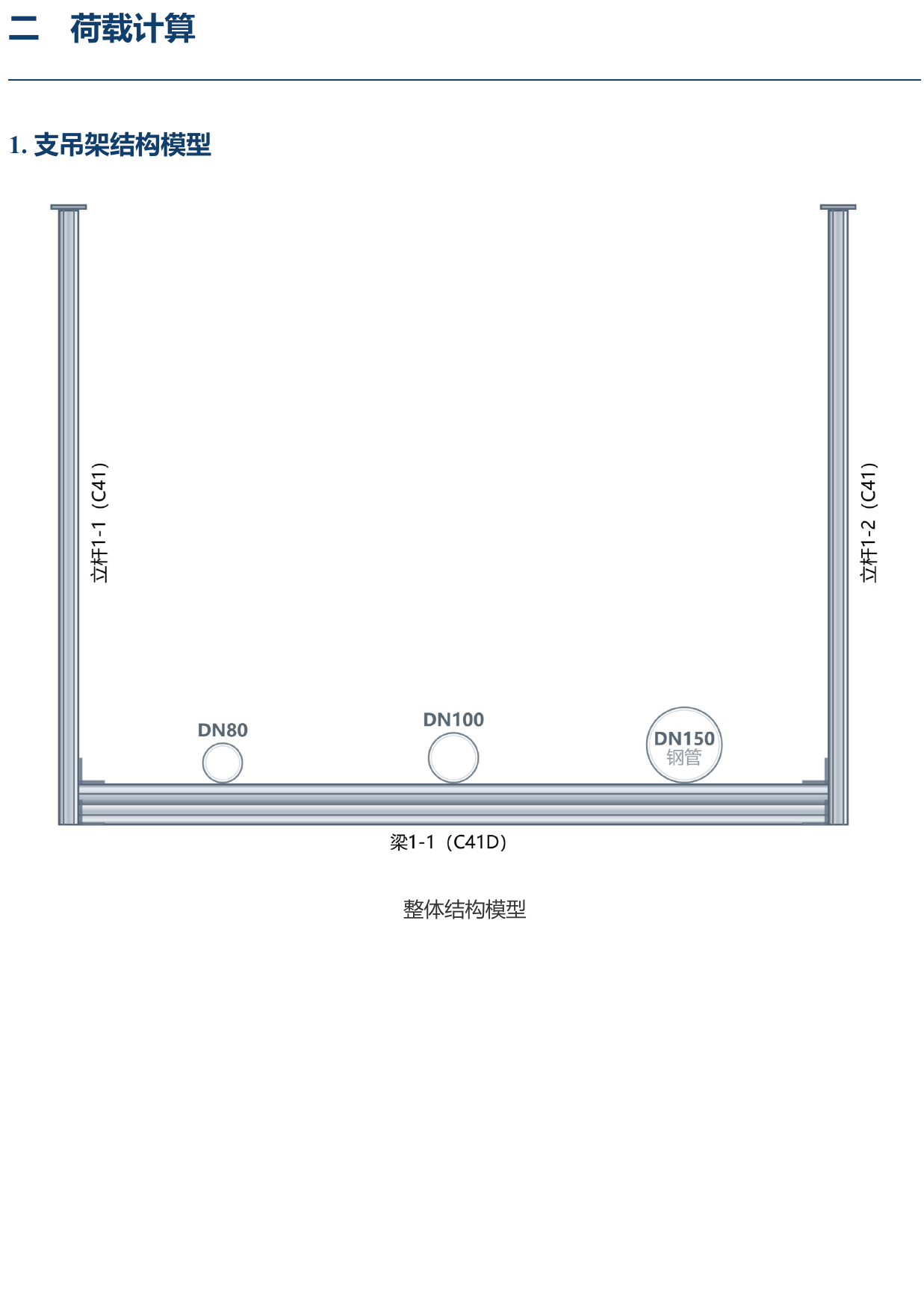

从模型与荷载输入、结构校核到计算书输出，使用同一自建教学案例。右侧为实际中英文导出节选：封面、设计依据与结构布置，可逐页放大。
免费版不限次数导出带水印 PDF，不支持 Word；企业原生工程可输出 Word 和无水印 PDF，免费工程限制保留。正式交付须结合完整报告复核。
查看完整装配式演示 →查看导出权益与步骤 →
企业原生工程 · 独立企业构建实际导出节选 · 点击逐页放大
ANOTHER STRUCTURAL SYSTEM
也可以从焊接式支架开始。
另一组教学案例，重点看构件、连接焊缝与固定条件。
选好版本，再开始使用。
各版本标准计算功能完整开放，授权、导出与服务权益分别约定。 支吊架软件怎么选 →
演示说明
当前主程序配图采集于 V3.0.4 免费版浅色模式，使用实际编译控件与自建演示数据隔离呈现。两套案例均重新载入并计算；装配式实际执行智能选型。免费版仅支持带水印 PDF，企业成果另按独立企业构建核实。不是客户案例或独立工程复核。
公开展示物理布置、管道输入、结果摘要及同一案例的封面、依据和结构页节选；不提供内部计算模型、源码、内力图、连接参数或全计算书。工程结论须依据完整输入与报告完成专业复核。
